一、用途及使用范围

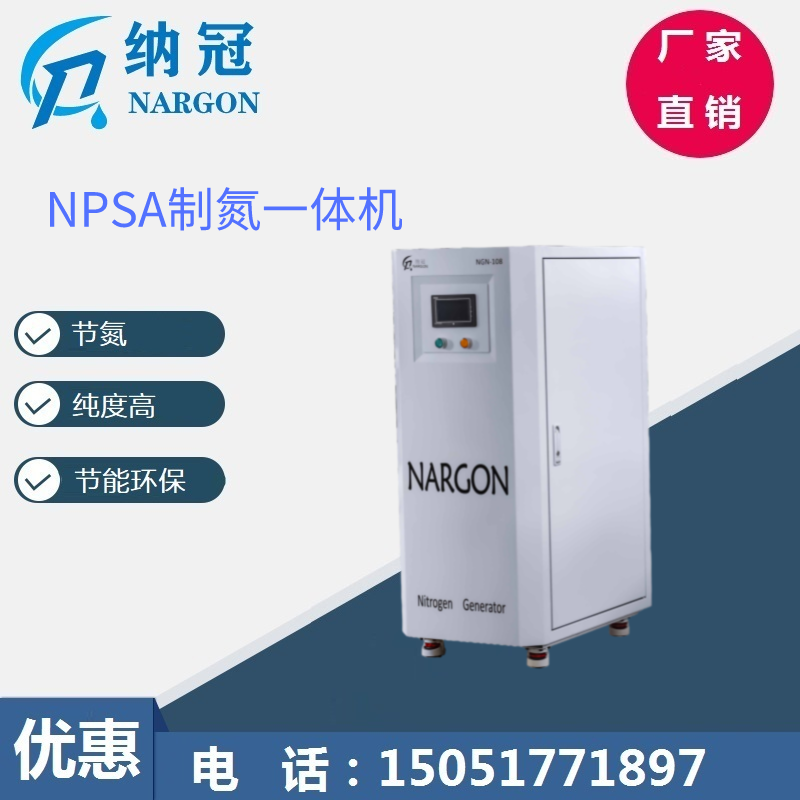

纳冠开发生产的空分微型制氮一体机,主要用于电子行业生产半导体器件的氮气保护,也可作为氮气柜,氮气柜洁净保管柜的氮气源.免去瓶装氮气更換的麻烦.也不需要压缩空气.AC220V电源插电即产氮气,方便使用,使用成本更低,无易损配件,免维护.设备还被广泛用于激光打孔的氮气保护,食品工业中的气调保鲜及充氮包装,医药行业的针剂充氮.实验室其他需要氮气的部门.是一种用途广泛的保护性气体.
二、PSA系列空分制氮机主要规格及技术参数如下:
主要规格及参数
| 型 号 | 99.5N2 | 99N2 | 压缩空气耗用（L/min） | 功率（W） | 外形尺寸:(长×宽×高)m | |
| NPSA-5 | 氮 气 产 量 | 5L/min | 7L/min | 28 | 550 | 0.65*0.45*1.3 |
| NPSA-10 | 10L/min | 12L/min | 50 | 550 | 0.65*0.45*1.3 | |
| NPSA-15 | 15L/min | 20L/min | 80 | 1200 | 1.4*1.0*1.5 | |
注:氮气产量－升/每分钟
主要技术参数
产品气 | 氮气纯度 | 99～99.5％ |
氮气产量 | 见上表 | |
氮气出口压力 | 0.4～0.6MPa | |
露点 | -35℃ | |
气源气 | 压力 | 0.8～1.0MPa |
露点 | -2℃ | |
额定功率 | 见附表 | |
额定排气量 | 见附表 | |
空气纯度 | 油<0.01ppm | |
氮气控制器 | 电源 | AC220 50Hz |
功率 | 30W | |
外形尺寸 | 200*280*100 | |
其 它 | 室内温度 | 5~45℃ |
操作方式 | 全自动 | |
安装环境 | 室内 | |
噪音 | 60db |
三、工作原理及结构
空分制氮是采用变压吸附原理,利用碳分子筛从空气中提取氮气的装置.
变压吸附制氮机的吸附罐,在压力高时,碳分子筛吸附空气中的氧,而不易被吸附的氮气成为产品;在压力低时,氧从碳分子筛中脱附出来.利用压力的变化,就能有效地从空气中分离出所需要的氮气.
变压吸附制氮装置的主要特点:
1.设备简单,体积小,制氮成本低.
2.操作方便,采用一键驱动.自动程序控制,操作,维护费用低.
本设备制成二塔结构,采用常压解吸流程.空分制氮设备的产气量与纯度成反比.产气量大时,氮体的纯度降低;反之,减小气量使氮气的纯度上升.用户可根据需要选择合适的氮气产气量和氮气纯度.
本设备的控制系统采用触摸屏+PLC程序控制器控制阀门动作.
